Le PCB multicouche (carte de circuit imprimé) est largement utilisé pour le câblage et la connexion de circuit multicouches dans les appareils électroniques. Ses principales utilisations incluent, sans s'y limiter, les points suivants:
Premièrement, le PCB multicouche permet une conception de circuits plus complexe dans un espace limité. En augmentant le nombre de couches, les concepteurs peuvent organiser des circuits et des signaux entre différentes couches,
réduire l'interférence mutuelle et améliorer l'intégrité du signal. Ceci est particulièrement important dans les applications à haute fréquence et à grande vitesse, telles que les ordinateurs, l'équipement de communication et l'électronique grand public.

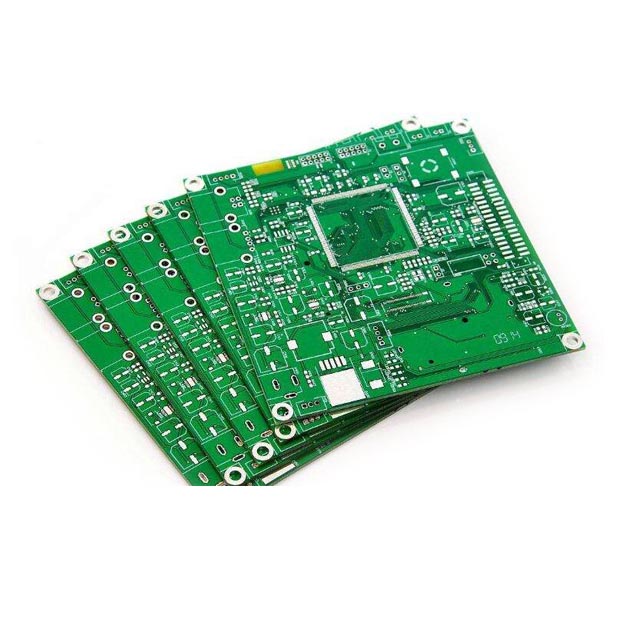

Deuxièmement, tout en fournissant l'isolement électrique,PCB rigide multipliéPeut également réduire efficacement la taille et le poids globaux de la carte de circuit imprimé. Pour les petits appareils électroniques tels que les smartphones, les tablettes et les appareils intégrés, les PCB multicouches peuvent prendre en charge des fonctions complexes sans prendre trop d'espace, ce qui aide à concevoir des produits plus légers et plus portables.
De plus, les PCB multicouches augmentent également la flexibilité du processus de fabrication. Les concepteurs peuvent distribuer différents modules fonctionnels dans différentes couches pour faciliter l'assemblage et les tests ultérieurs. En particulier dans des domaines tels que l'automobile, l'électronique médicale et le contrôle industriel qui nécessitent la fiabilité et la stabilité, la durabilité élevée et les avantages de câblage à haute densité dePCB rigide multipliésont particulièrement importants.
La plus grande différence entrePCB rigide multipliéLes planches et les planches à double face et double face sont l'ajout de puissance interne et de couches au sol. Les réseaux de puissance et de sol sont principalement acheminés sur la couche d'alimentation. Sur les planches multicouches PCB, il y a du métal conducteur des deux côtés de chaque couche de substrat, et des adhésifs spéciaux sont utilisés pour connecter les planches ensemble, et il y a un matériau isolant entre chaque carte. Cependant, le câblage multicouche PCB est principalement basé sur les couches supérieure et inférieure, complétée par la couche de câblage moyen. Par conséquent, la conception de cartes PCB rigides à couche multiple est fondamentalement la même que la méthode de conception des planches double face. La clé est de savoir comment optimiser le câblage de la couche électrique interne pour rendre le câblage de la carte de circuit imprimé plus raisonnable. Le produit inévitable d'un développement multifonctionnel, d'une grande capacité et d'un petit volume.
Le PCB est une carte de circuit imprimé fabriqué de la même manière à l'impression, de sorte que les PCB courants sont liés ensemble en plusieurs couches, et chaque couche a un substrat d'isolation de résine et une couche de circuit métallique. Le PCB le plus basique est divisé en 4 couches. Les circuits supérieurs et inférieurs sont des circuits fonctionnels, arrangeant les circuits et composants les plus importants, et les deux circuits du milieu sont des couches au sol et des couches de puissance. L'avantage est qu'il peut apporter des corrections aux lignes de signal et une meilleure interférence de bouclier. De manière générale, 4 couches sont suffisantes pour le fonctionnement normal du PCB, donc les 6 couches, 8 couches et 10 couches ajoutent en fait plus de couches de circuit pour améliorer la capacité électrique du PCB, c'est-à-dire la capacité de relève de pression.
Par conséquent, l'augmentation du nombre de couches de PCB signifie que davantage de circuits peuvent être conçus à l'intérieur. Pour la mémoire, quand devez-vous augmenter le nombre de couches de PCB? Selon ce qui précède, c'est évidemment lorsque la puissance électrique du PCB est trop forte ou trop élevée. Quand la tension et le courant du PCB de mémoire sont-ils le plus fort? Les joueurs qui ont joué à l'overclocking sauront que si la mémoire veut atteindre de meilleures performances, il doit être pressurisé pour augmenter la fréquence de fonctionnement. Par conséquent, il n'est pas difficile pour nous de conclure que lorsque la mémoire peut être utilisée à haute fréquence ou overclockée.
